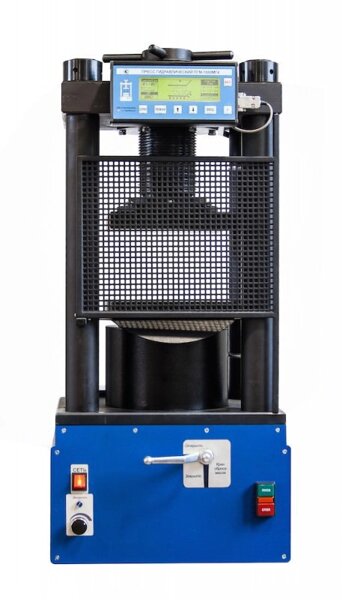

Пресс испытательный гидравлический ПГМ-1000МГ4


Утвержден тип средства измерения прибора ПГМ-МГ4Внесен в Госреестр РФ под № 49130-12 (продлен до 2026 года).Внесен в Госреестры Казахстана, Беларуси Испытательные прессы ПГМ-МГ4 предназначены для испытания образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом и тензометрическим силоизмерителем. Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, малошумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства. Микропроцессорное управление процессом нагружения, обеспечивает автоматическое поддержание скоростей нагружения в МПа/с, кН/с и мм/мин (в зависимости от метода испытаний), фиксацию разрушающей нагрузки и вычисление прочности с учетом масштабного коэффициента. Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме с пульта управления. Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования. Прессы малогабаритные ПГМ-100МГ4 и ПГМ-100МГ4А предназначены для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб. Пресс ПГМ-100МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания асфальтобетонных образцов на сдвиг, одноосное сжатие и раcтяжение при изгибе при скоростях нагружения 3; 10; 50 и 50,8 мм/мин, в том числе по ПНСТ 109, 113 и 179. Прессы ПГМ-500МГ4 и ПГМ-500МГ4А предназначены для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие (половинок), асфальтобетона на сжатие. Пресс ПГМ-500МГ4А имеет увеличенный ход поршня, дополнительно обеспечивает испытания щебня и пропантов на дробимость, формование асфальтобетонных образцов в одиночных формах, в том числе по ГОСТ 30491, 32707 и 52129, при этом обеспечивается прессование под давлением 7, 10, 20, 30 и 40 МПа и выдержка под давлением в течение (3 ± 0,1) мин. Прессы ПГМ-1000МГ4, ПГМ-1500МГ4 и ПГМ-2000МГ4 предназначены для испытания бетонных образцов и кирпича на изгиб и сжатие. Прессы ПГМ-1500МГ4 и ПГМ-2000МГ4 имеют пределы нагружения 1500 кН и 2000 кН соответственно, увеличенную высоту рабочего пространства, дополнительно обеспечивают испытания шлакоблока.
Наименование характеристик ПГМ-100МГ4А ПГМ-500МГ4 ПГМ-500МГ4А ПГМ-1000МГ4 ПГМ-1500МГ4 ПГМ-2000МГ4 Диапазон нагрузок, кН 1...100 (0,1...10 тонн) 5…500 (0,5...50 тонн) 5…500 (0,5...50 тонн) 10…1000(1...100 тонн) 15…1500(1,5...150 тонн) 50…2000(5...200 тонн) Погрешность измерения нагрузки, % от 1 до 5% НПИ-±3%; свыше 5 до 100% НПИ-±1% Цена младшего разряда дисплея, кН/МПа 0,01/0,01 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01 0,1/0,01 Высота рабочего пространства междуплитами пресса, мм 160 240 335 260 300 310 Ход винтовой подачи, мм 110  170 230 145 170 210 Размер рабочего пространства в плане, мм 140х140 207x207 210x210 300x300 Ход поршня рабочего цилиндра, мм 23 10 50 10 10 23 Размер опорных плит, мм, не менее 110х110 Ø 216 210х210 Ø 286 Диапазон скорости перемещения плиты мм/мин  3±0,3 3±0,3 3±0,3 – –  10±1,0 – – – – 50±1,0 – – – – Диапазон поддержания скорости нагружения кН/с 0,05±0,01 – – – – 1,5±0,1 – – МПа/с 0,6±0,4  1±0,5 0,4±0,2  2±0,5 – – –  0,2±0,1 – – – 5±1,0  – – Объем памяти архива, значений 999 Параметры питания 220В/50Гц Потребляемая мощность, Вт, не более 220 300 300 300 320 370 Габаритные размеры, мм 315х480х700 320х445х800 320х445х945 410х445х845 410х445х905 470х480х1230 Габаритные размеры в упаковке, ДхГхВ, мм 500х450х840 700х600х1010 700х600х1150 700х600х1080 700х600х1200 1200х800х1700 Масса, кг, не более 74 199 214 270 250 500 Масса в упаковке, кг, не более 91 226 245 295 415 553 Испытуемый материал Виды испытаний Бетон  тяжелый и легкий изгиб (призм) сжатие изгиб (призм) сжатие изгиб (призм) сжатие сжатие сжатие ячеистый сжатие – – – – Раствор сжатие  сжатие сжатие – – Цемент изгибсжатие сжатие сжатие –  – Гипс изгибсжатие – –  –  –  Кирпич изгиб изгибсжатие (1/2) изгибсжатие (1/2)  изгибсжатие сжатие Шлакоблок – –  – –  сжатие  Асфальтобетон сжатие, раскол,изгиб, сдвиг,одноосное сжатие сжатие  сжатие,прессование  –  – Щебень – –  дробимость –  –  Пропанты – – дробимость – – ПГМ-100МГ4А ПГМ-500МГ4 ПГМ-500МГ4А ПГМ-1000МГ4 ПГМ-1500МГ4 ПГМ-2000МГ4
  Пресс, пульт управления, упаковочная тара, руководство по эксплуатации, кабель связи с ПК, кабель сетевой, CD с программным обеспечением, емкость с маслом.  По спецзаказу: приспособление для испытания балок на изгиб (для ПГМ-100МГ4), плита для испытания кирпича (для ПГМ-1000МГ4), плита для испытания кирпича, плита для испытания шлакоблока (для ПГМ-1500МГ4). Гарантийный срок эксплуатации 18 месяцев. Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
