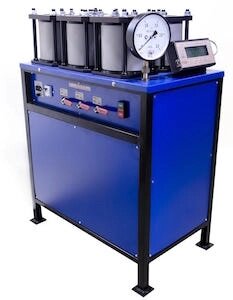

Установка для испытания образцов бетона на водонепроницаемость УВБ-МГ4

Аттестуется территориальными органами Росстандарта Установки УВБ-МГ4 и УВБ-МГ4.01 предназначены для испытания бетонных образцов-цилиндров на водонепроницаемость по методу «мокрого пятна» и коэффициенту фильтрации в соответствии с ГОСТ 12730.5. Установка предназначена для работы в помещениях исследовательских, строительных и заводских лабораторий при температуре +10…+40ºС. Установка обеспечивает выполнение испытаний образцов бетона на водонепроницаемость в автоматическом режиме. Управление работой установки осуществляется микроконтроллером в соответствии с установленными оператором исходными данными (высота образца и выдержка на ступени), при этом подъем и поддержание давления воды, выдержка на ступени, фиксация времени появления «мокрого пятна» на каждом из образцов и прекращение испытаний осуществляется автоматически. Результаты испытаний заносятся в архив блока управления в реальном масштабе времени. В процессе испытаний информация о давлении, ступени, времени испытаний и состоянии образцов выводится на графический дисплей. Установка имеет энергонезависимую память на 99 результатов испытаний (серий) и режим передачи данных на  ПК с возможностью последующей обработки данных и распечатки протокола испытаний. В связи с введением в действие нового ГОСТ 12730.5–2018 «Бетоны. Методы определения водонепроницаемости» проведены изменения программного обеспечения установки для испытания бетона на водонепроницаемость УВБ-МГ4, добавлены два новых режима испытаний бетона: Контроль соответствия фактической марки бетона по водопроницаемости проектной марке.  Определение водонепроницаемости по глубине проникания воды под давлением.
Наименование характеристик УВБ-МГ4 УВБ-МГ4.01 Диапазон задаваемого избыточного давления, МПа от 0 до 1,2 от 0 до 2,0 Давление воды на ступенях нагружения, МПа 0,2; 0,4; 0,6; 0,8; 1,0; 1,2 0,2; 0,4; 0,6; 0,8; 1,0;1,2; 1,4; 1,6; 1,8; 2,0 Основная относительная погрешность поддержания давления на ступени нагружения, % 3 Количество образцов одновременно устанавливаемых в установке, шт.  6 Диаметр бетонных образцов, мм 150 Диаметр открытых торцевых поверхностей бетонных образцов, мм 130+51 Допускаемая высота образцов, мм 30; 50; 100; 150* Диапазон временных интервалов задаваемых на каждой ступени нагружения, мин 0÷30; 240; 360; 720; 960 Габаритные размеры установки (длина, ширина, высота), мм, не более 750x450x1240 Масса установки, кг, не более 120 Водоснабжение оборотное. Объем жидкости заливаемой в бак, л 10 Установленная мощность, кВт 1,5 Напряжение питания, В 220 Примечание - Гильзы для испытания образцов высотой 30, 50 и 100 мм поставляются по спецзаказу.
Установка УВБ-МГ4, манометр, блок управления, приспособление для проверки герметичности трубопроводов, датчик влажности (6 шт.), гаечный ключ, гильзы для испытания образцов высотой 150 мм (6 шт.), USB кабель связи с ПК, программное обеспечение, руководство по эксплуатации, упаковочная тара, методика аттестации ПМА.003-2009. По спецзаказу: гильзы для испытания образцов высотой 30, 50 и 100 мм. Гарантийный срок эксплуатации 18 месяцев.Обеспечивается сервисное и метрологическое обслуживание в течение всего срока эксплуатации.
